冲渣水余热回收系统

概述

冲渣水余热采暖系统采用我公司拥有的冲渣水专用过滤器、冲渣水专用板式换热器等配套设备。不仅有效的解决了高炉冲渣水水质不能满足板式换热器使用条件的问题。而且做到单一取暖季板式换热器不堵塞不结垢，并能够控制有效的控制二次侧循环系统供回水温度和保证二次侧循环系统压力稳定，为用户提供一个高质量的取暖感受。

系统工作原理

冲渣水余热采暖系统包括三个子系统：冲渣水循环系统（一次侧循环系统）、二次网循环系统和补水系统。

一次侧循环系统和二次侧循环系统通过板式换热器进行热量交换，将一次侧循环系统的热量传递到二次侧循环系统，二次侧系统在循环过程中,经过散热片将热量传递到居民楼和商务楼。补水系统在二次侧循环系统失水压力降低时向二次侧循环系统补水，保证压力稳定。为了保证供热房间的舒适，在三个子系统中配置了必要的控制元件和仪表，如热侧循环系统的电动调节阀、压力和温度传感器、温度计和压力表，冷侧循环系统的压力和温度变送器、流量计以及循环泵和补水泵的变频装置等，结合控制柜控制元件、电器元件可以做到本地自动控制和远端监控。

设备特点

1、高效节能

采用冲渣水专用板式换热器，同时配套知名品牌的自控系统实现供热系统量调节和质调节的有效结合。

2、设计思路新颖

结构布置合理、紧凑，占地面积小，减少初投资，设计周期短，成套供货，安装简单方便，大大节省了热力工程建设时间，同时节省了大量的安装费用。

3、技术

多种控制方式可供选择，通过数据通讯，实现远程监控，能够真正的实现整套换热站系统无人值守。

4、易于管理

完善的产品质量检测机制，科学的冲渣水余热采暖换热站管理方法，有效的提高了供热质量，给用户提供稳定、可靠的高品位热源。

核心配套设备介绍

（1）冲渣水专用过滤器：

换热站过滤系统是余热回收系统的关键设备。莱特拥有自主研发制造的高炉冲渣水专用过滤机组能够连续稳定运行。有效地把冲渣水中的渣棉、沉渣、悬渣、浮渣等颗粒物去除。

高炉冲渣水进水进入冲渣水专用过滤器，过滤器内部的过滤元件将高炉炉渣等杂质阻挡在外部，干净的水进入板式换热器后回到过滤器将炉渣等杂质带回冲渣水池。

特点：

1、适合多种工况

适合平流法、底滤法、INBA法、嘉恒法、眀特法等不同的冲渣工艺。

2、过滤精度高

最高能够达到60目冲渣水过滤器。

3、运行稳定

过滤机组自动反冲洗，无需人工操作，反洗彻底，防堵塞，能够连续稳定运行。

4、维护方便

低压运行设备，安全可靠，维护率低，维护方便。

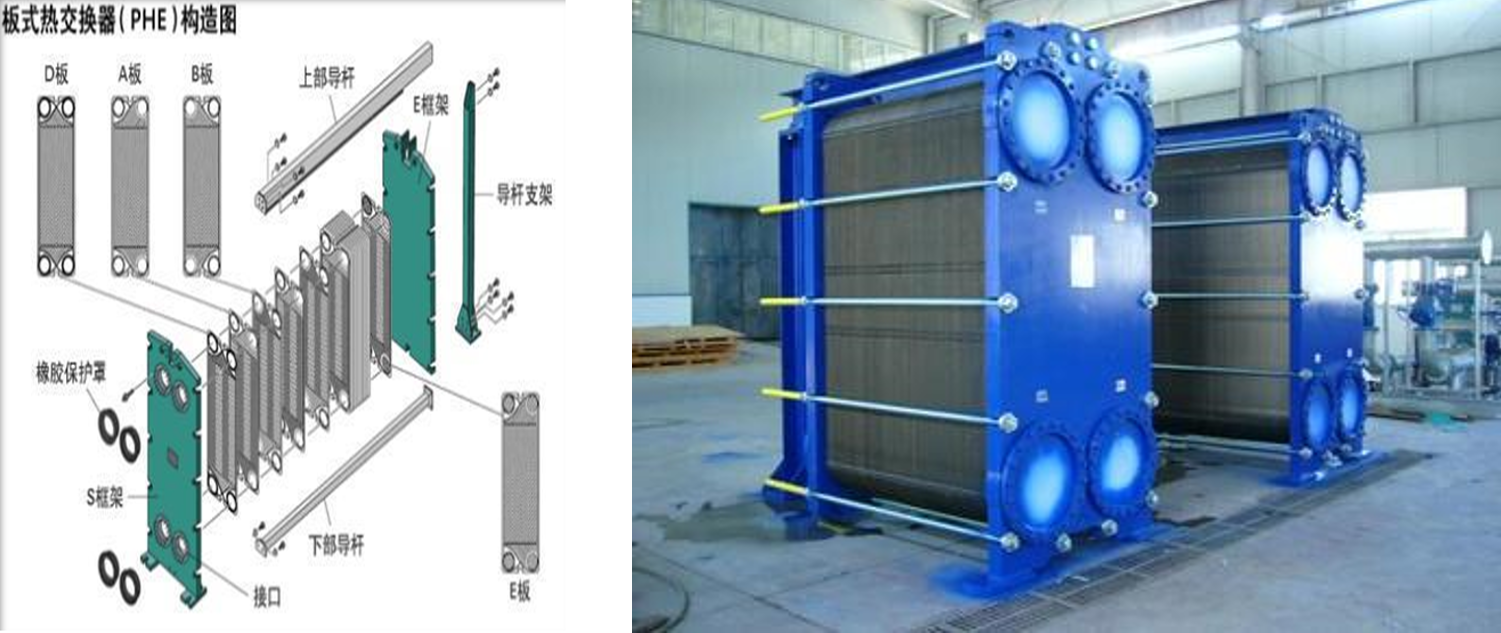

（2）莱特冲渣水专用板式换热器：

1、冲渣水专用板式换热器的冲渣水过流部件采用纳米涂层技术，能够防止渣棉及硅酸盐结垢体及二氧化硅结晶体的附着，阻垢效果显著。

2、采用进口换热器技术及加工工艺，换热器内部湍流效果显著，防堵能力强。

3、换热板片采用钛合金材料，解决了氯离子对各种不锈钢的腐蚀问题，设计使用寿命为20年。

4、换热器换热效率高，传热系数超过4000W/㎡·°C

5、热器换热体积小，占地面积小，可帮助客户节省土地使用面积，节约土地资源及土建投资。

图片：

控制系统：

西门子暖通行业专用PLC可编程序控制器

控制智能化，降低能源消耗，提高换热效率，精准控制供暖温度，提高用户舒适程度；PLC远程通信，远程控制，智能化管理，合理分配能源。

SCADA监控系统

1、提供全面的供热参数测量，对运行工况进行系统的分析判断；

2、准确有效的调节系统运行工况，通过自动控制和系统优化解决用户冷热不均，水力失衡，供热量与需热量不匹配等问题；

3、对换热站数据信息进行分析、统计，工作人员可通过图表形式输出各站的数据、报警信息，以便打印、存档；

4、实现换热站无人值守，减少官网运行调节的工作量，最终达到在提供供热系统的供热量和供热品质的同时节能减排、减少污染物排放的目的。
